회사소개

공정마다 다른 온도,
그에 꼭 맞는 센서를 만듭니다

써머커플센타는 2009년 설립 이후 열전대(Thermocouple)와 측온저항체(RTD)를 중심으로 온도센서를 전문 제조해 온 기업입니다. 표준 제품을 넘어, 현장의 설치 조건과 계측 환경에 맞춘 커스텀 설계를 강점으로 합니다.

온도센서 제작, CNC 가공, 용접에 이르는 자체 생산력으로 다양한 분야에 신속하게 대응합니다.

커스텀 맞춤 제작규격·소재·길이·접속 방식까지 요구 사양에 맞춰 설계합니다.

빠른 납기자체 생산 체계와 축적된 제조 노하우로 견적부터 출고까지 신속하게 대응합니다.

다분야 적용사출·히터·배관·제조계측·화학 등 폭넓은 현장에 대응합니다.

제품소개

생산 제품

온도센서부터 보호관, 설치 악세사리까지 온도계측에 필요한 구성 요소를 한 곳에서 제작합니다.

Temperature Sensor

온도센서

열전대(Thermocouple)와 측온저항체(RTD)를 아우르는 핵심 제품군. 설치 형태에 따라 다양하게 제작됩니다.

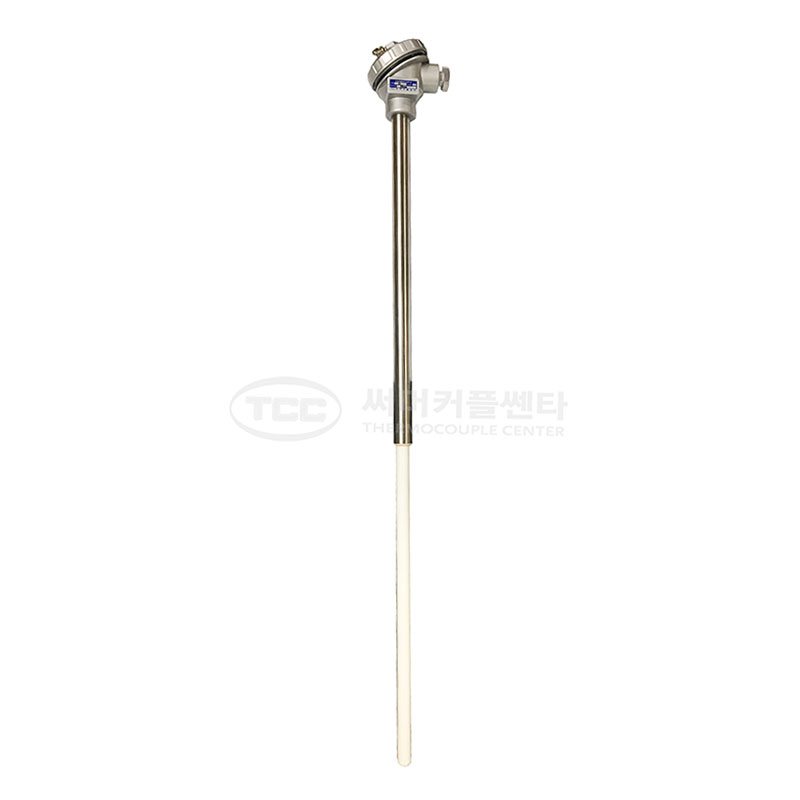

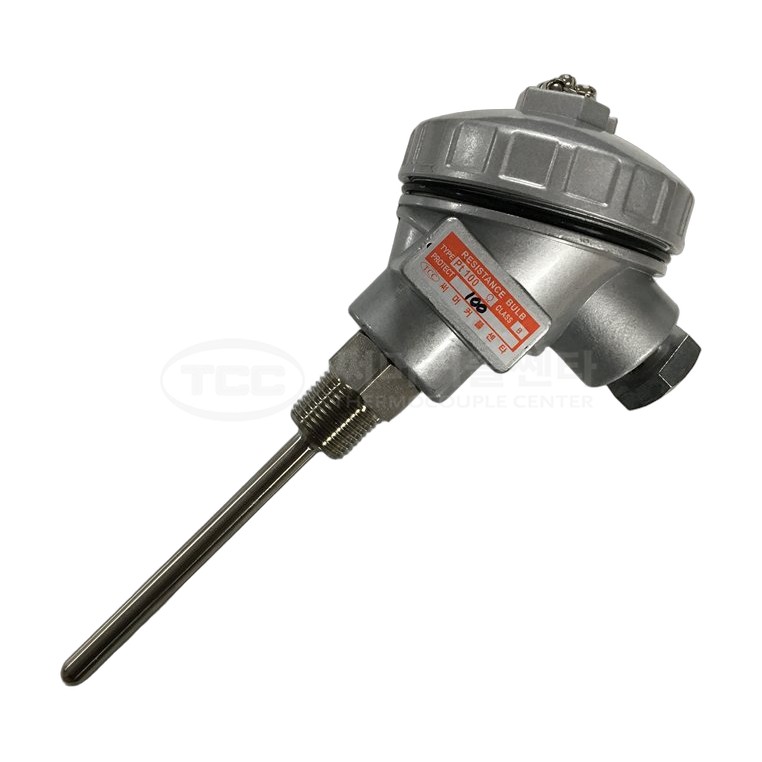

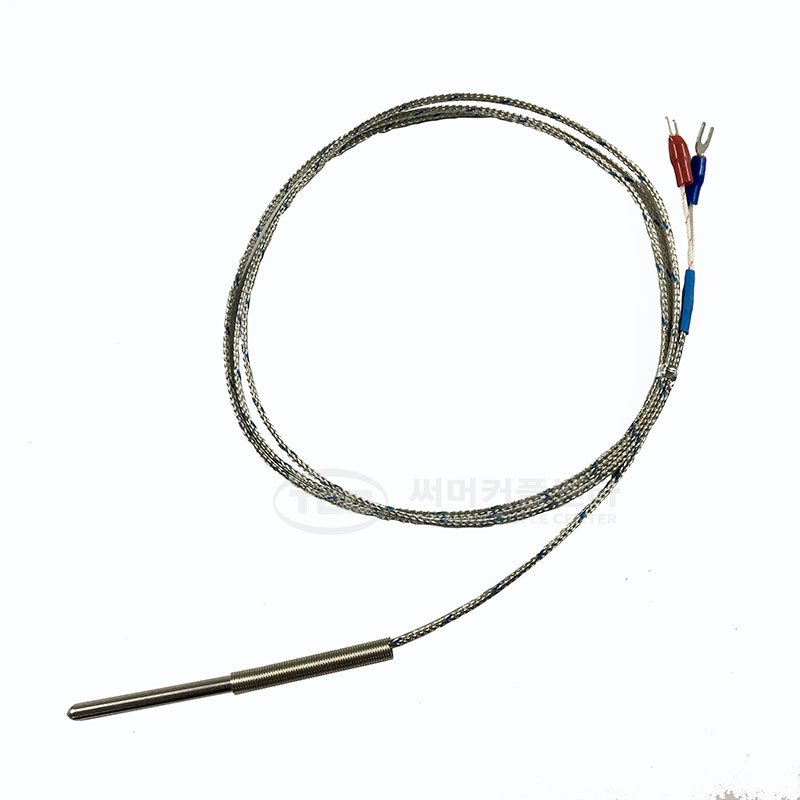

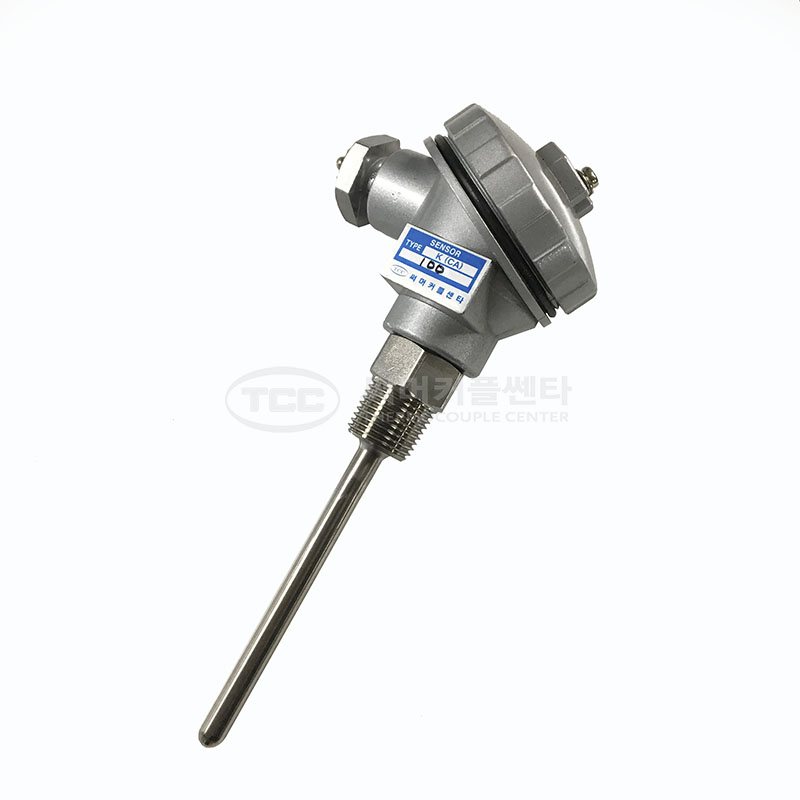

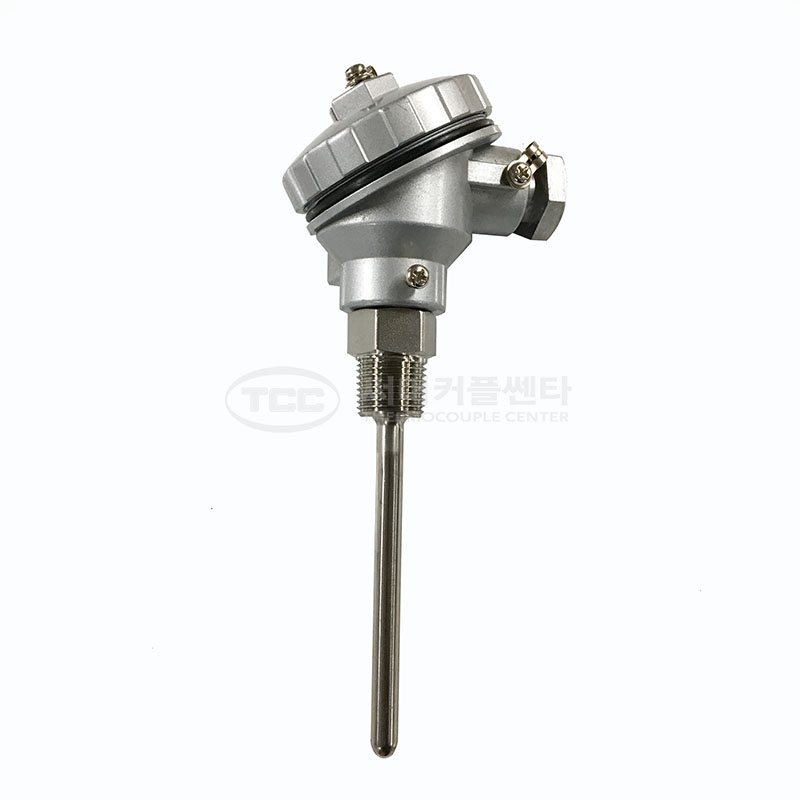

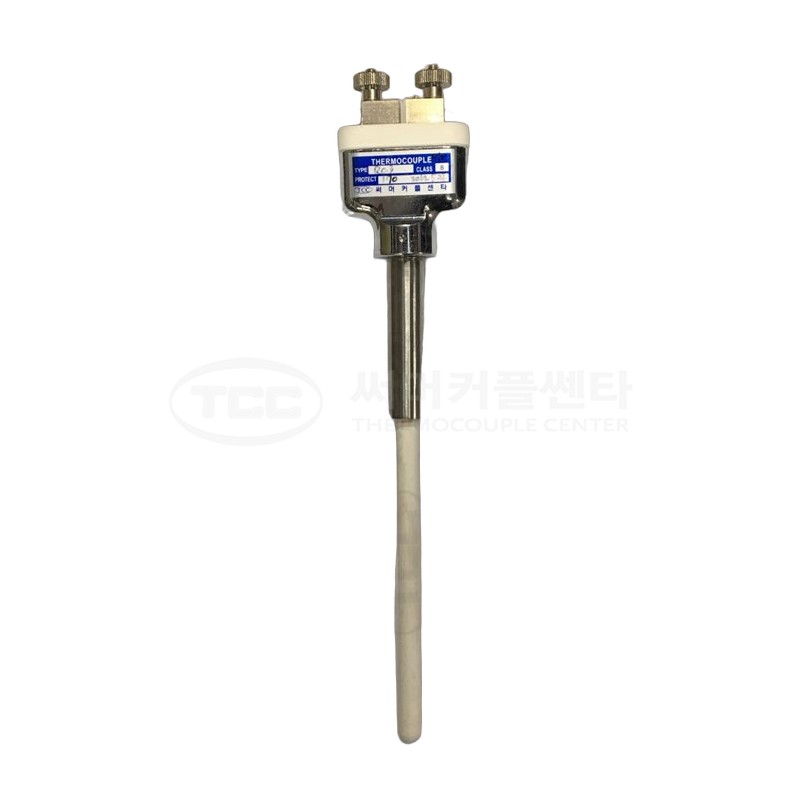

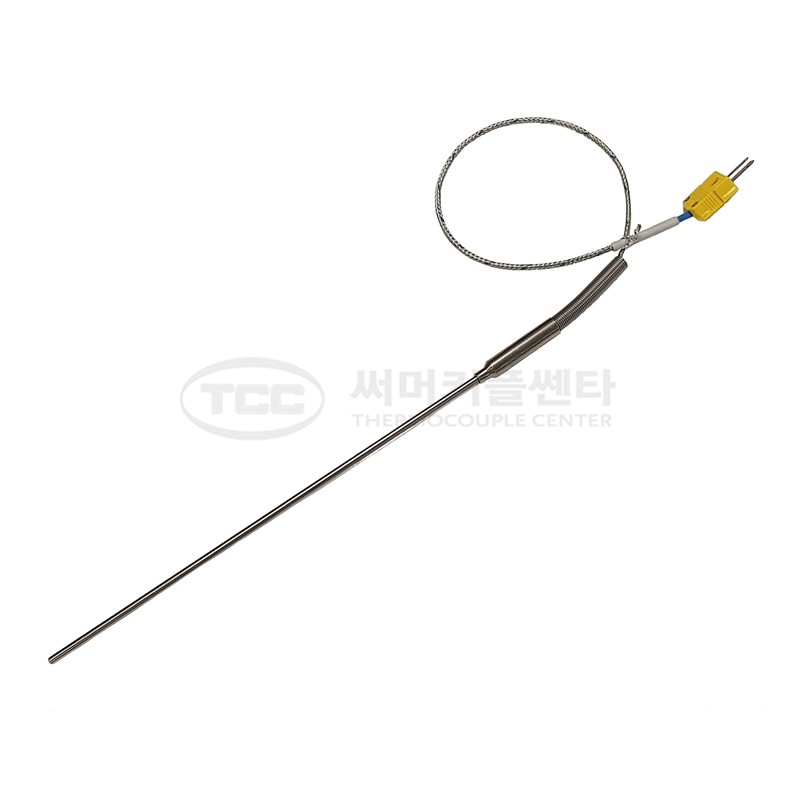

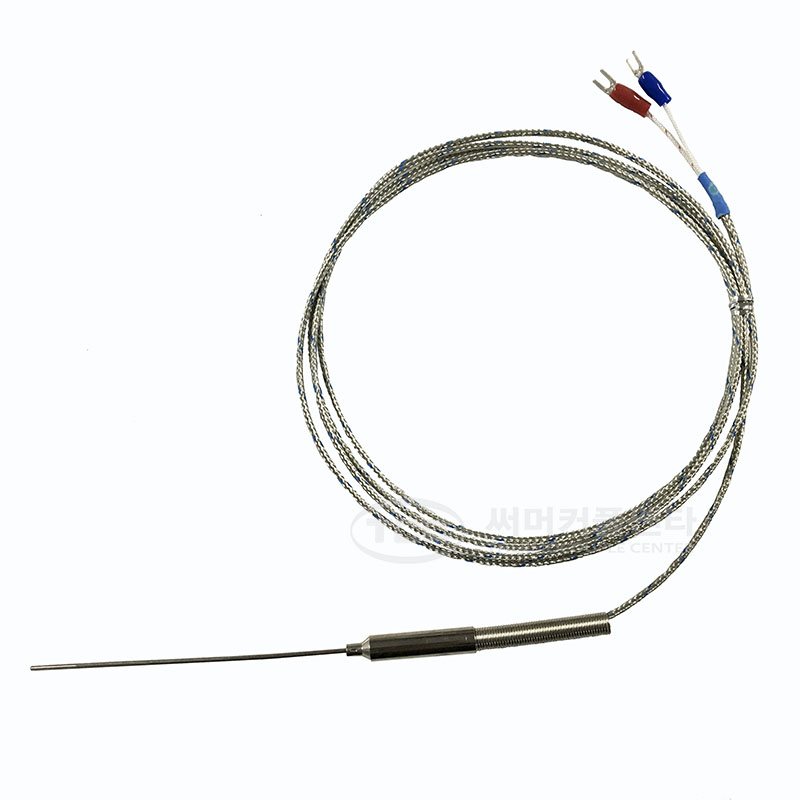

헤드형 리드형 시즈형

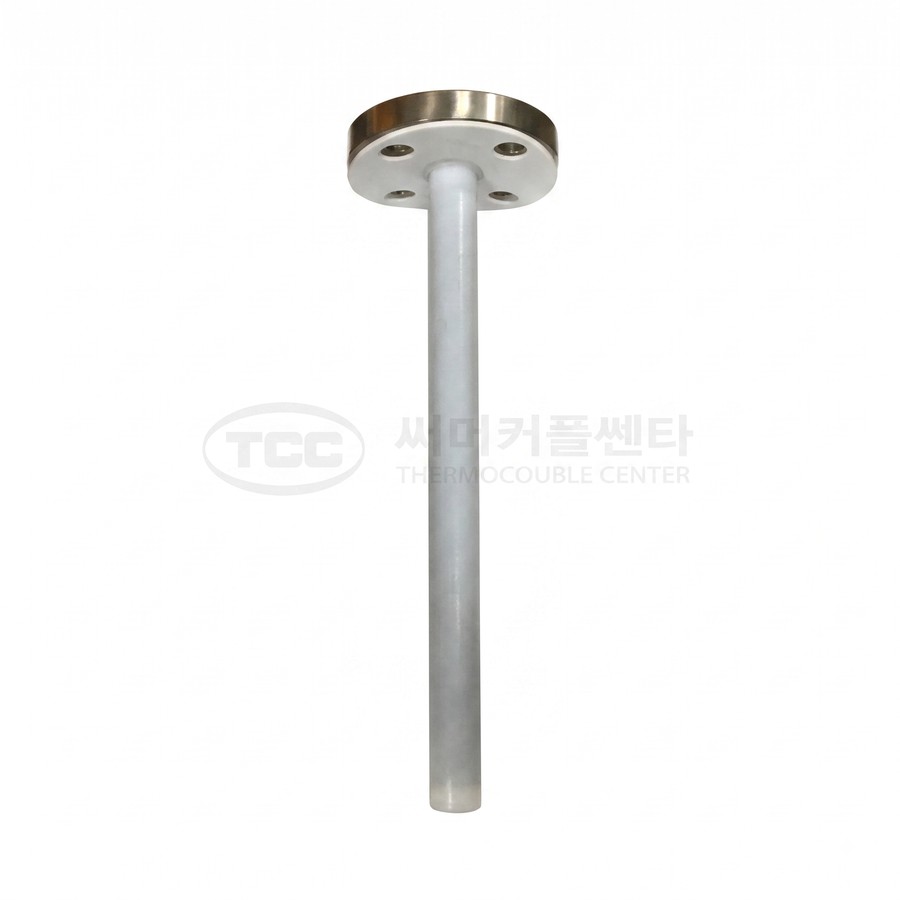

Thermowell

써머웰

센서를 고온·고압·부식 환경으로부터 보호하는 보호관. 설치 조건에 맞는 형상으로 가공합니다.

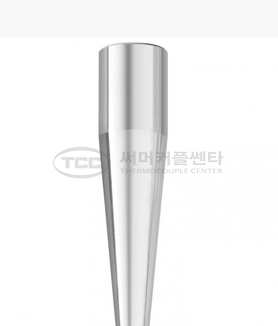

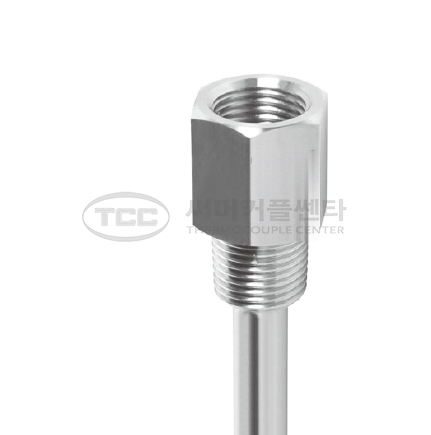

나사 타입 프렌지 타입 테이퍼 타입

Others

기타 제품

온도센서 설치·배관 연결에 필요한 각종 부속과 온도 커넥터. 규격에 맞춰 함께 제작·공급합니다.

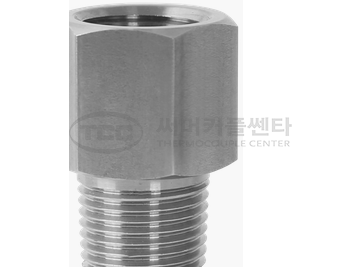

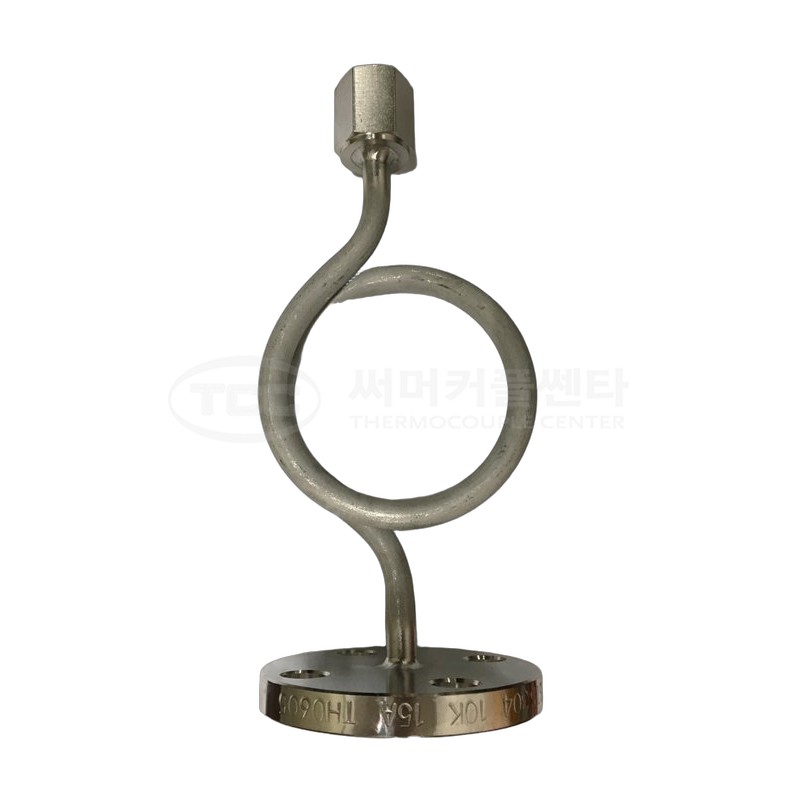

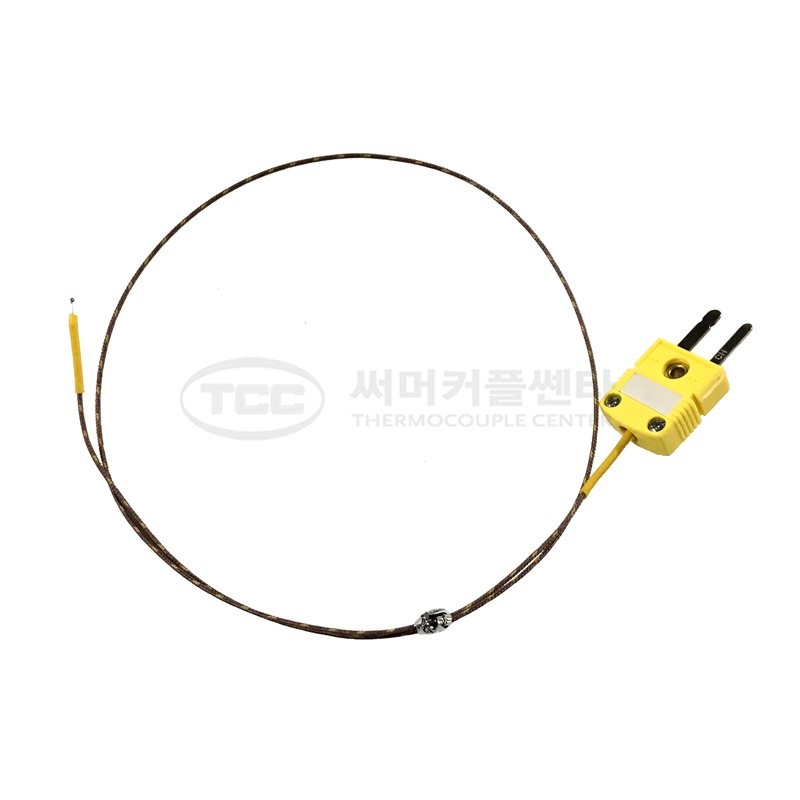

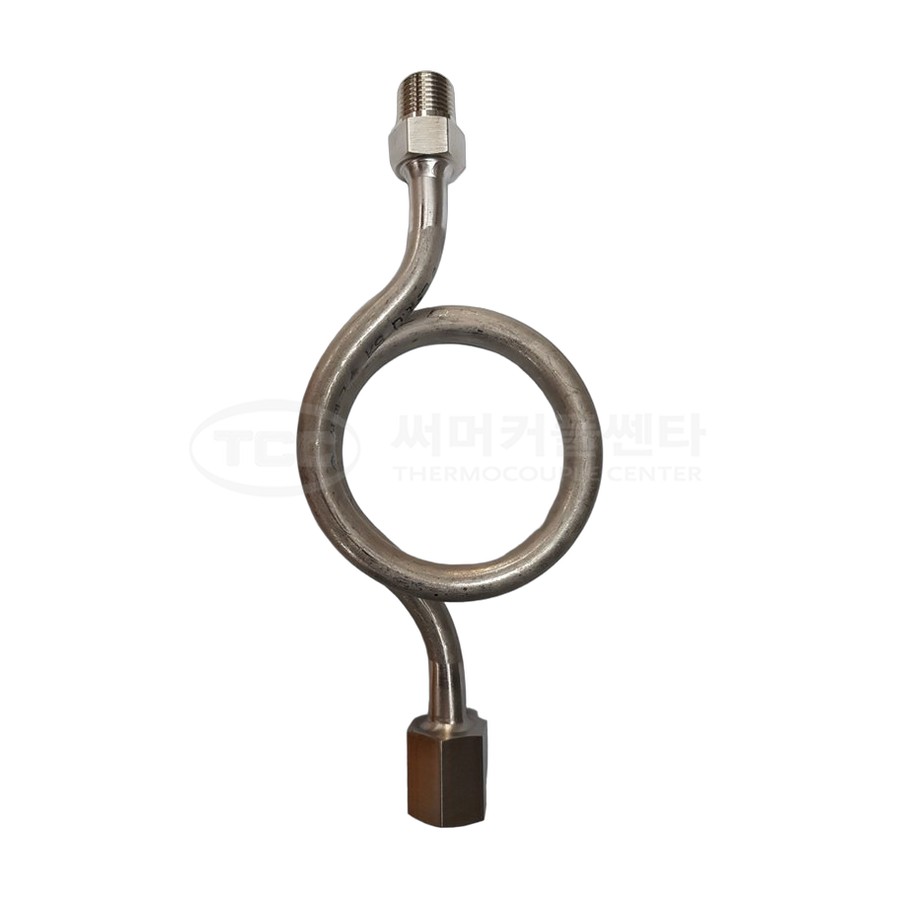

온도 컨넥터 프렌지 유니온 컨프레션 피팅 사이폰 튜브

전체 제품

전체 제품군을 카테고리별로 소개합니다.

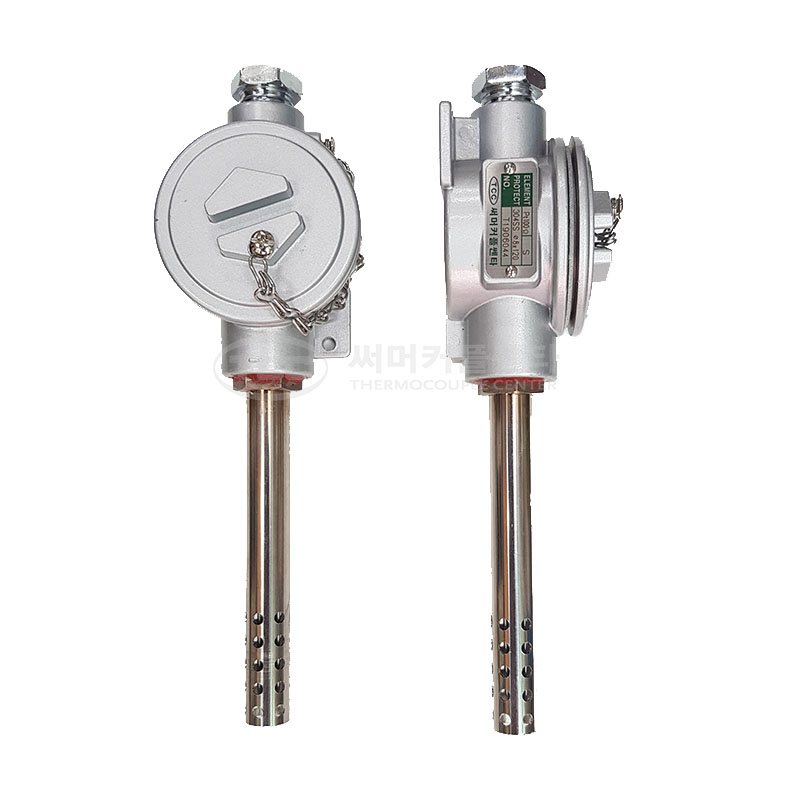

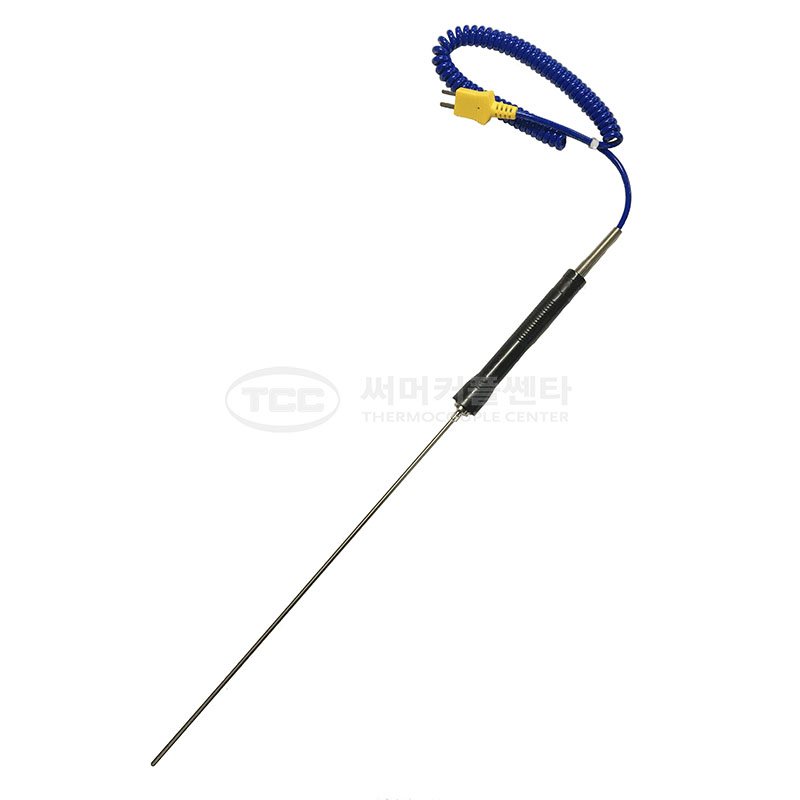

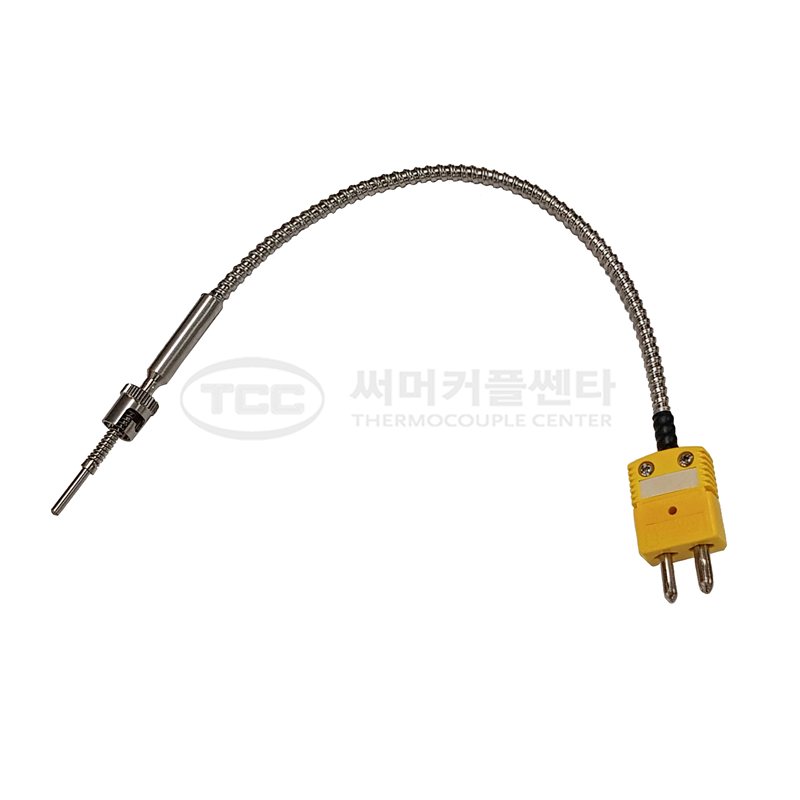

온도센서 10

R912 트랜스미터 내장 헤드마운트형 온도센서 제품 사진 — R912 트랜스미터형

써머웰 4

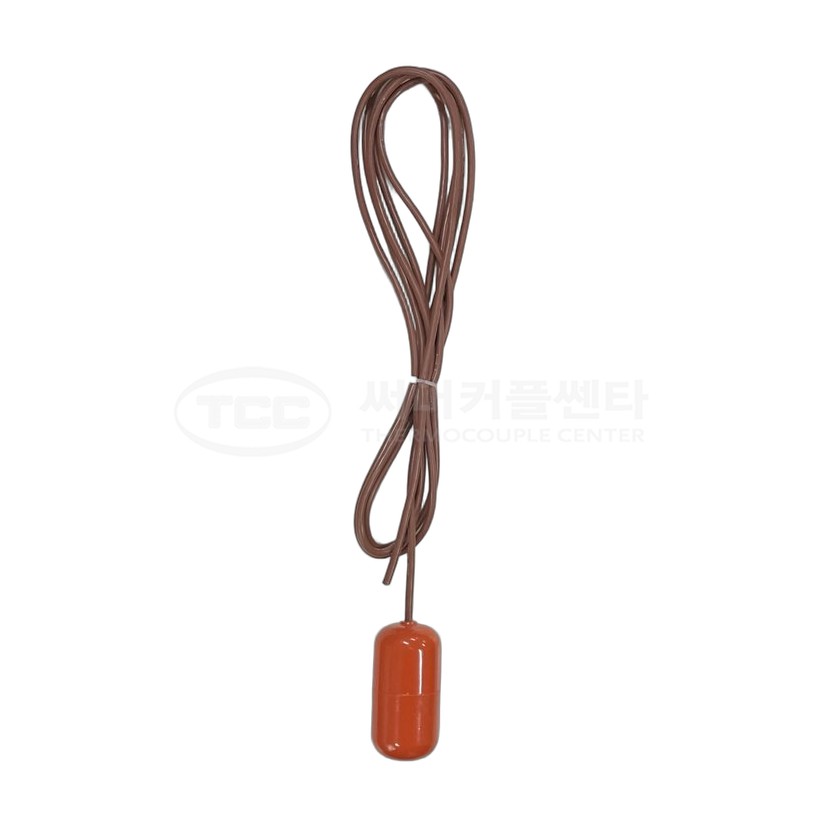

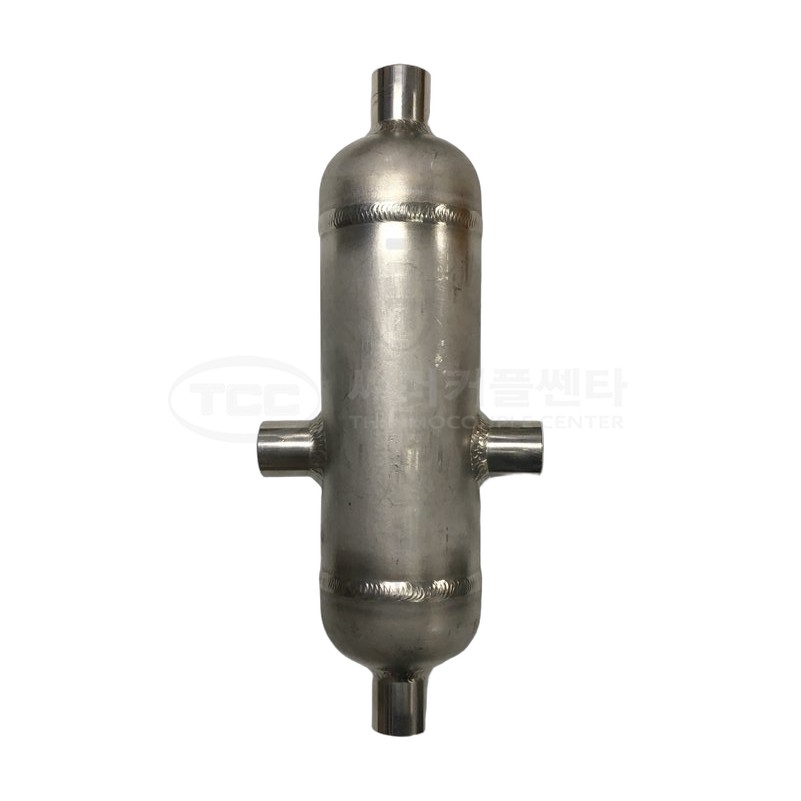

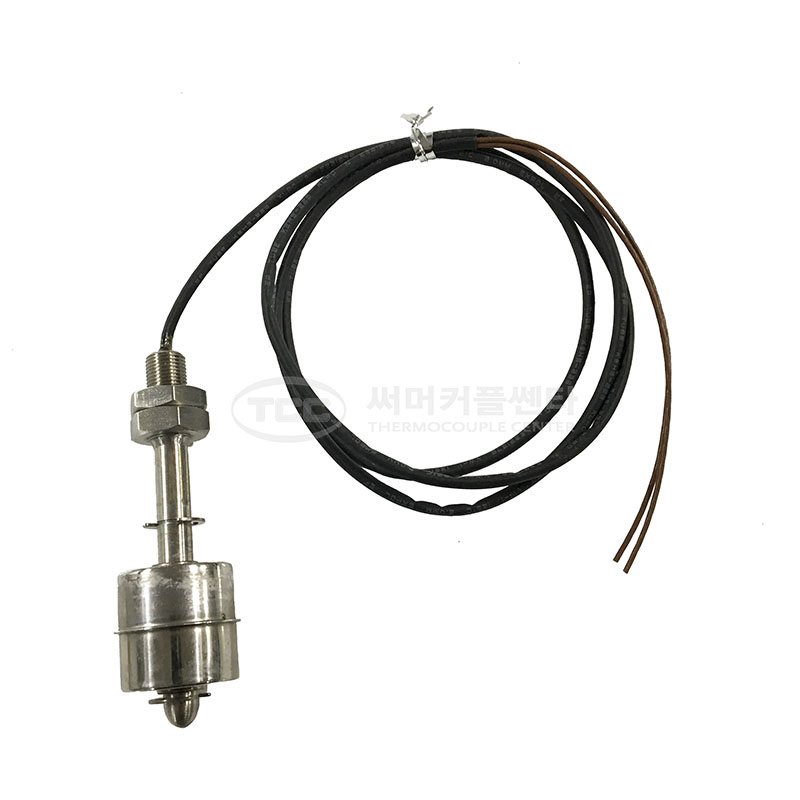

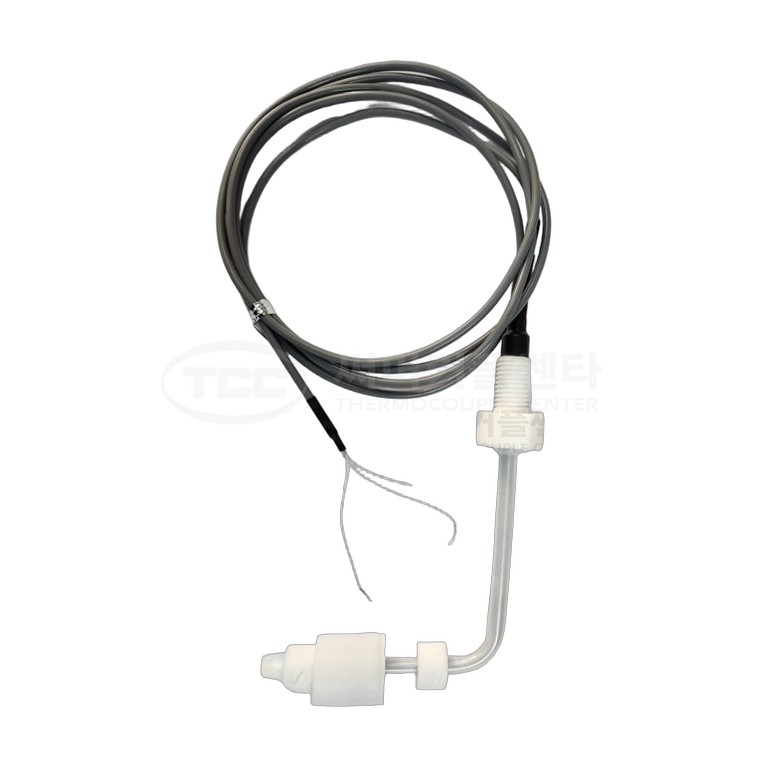

기타 6

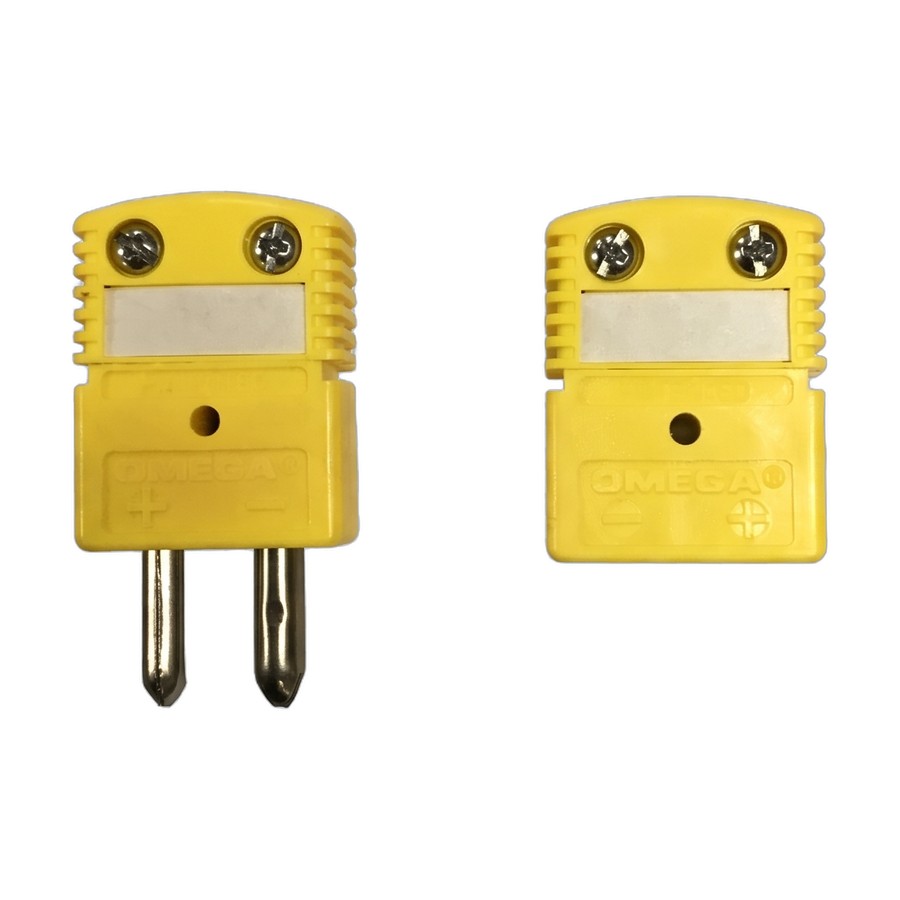

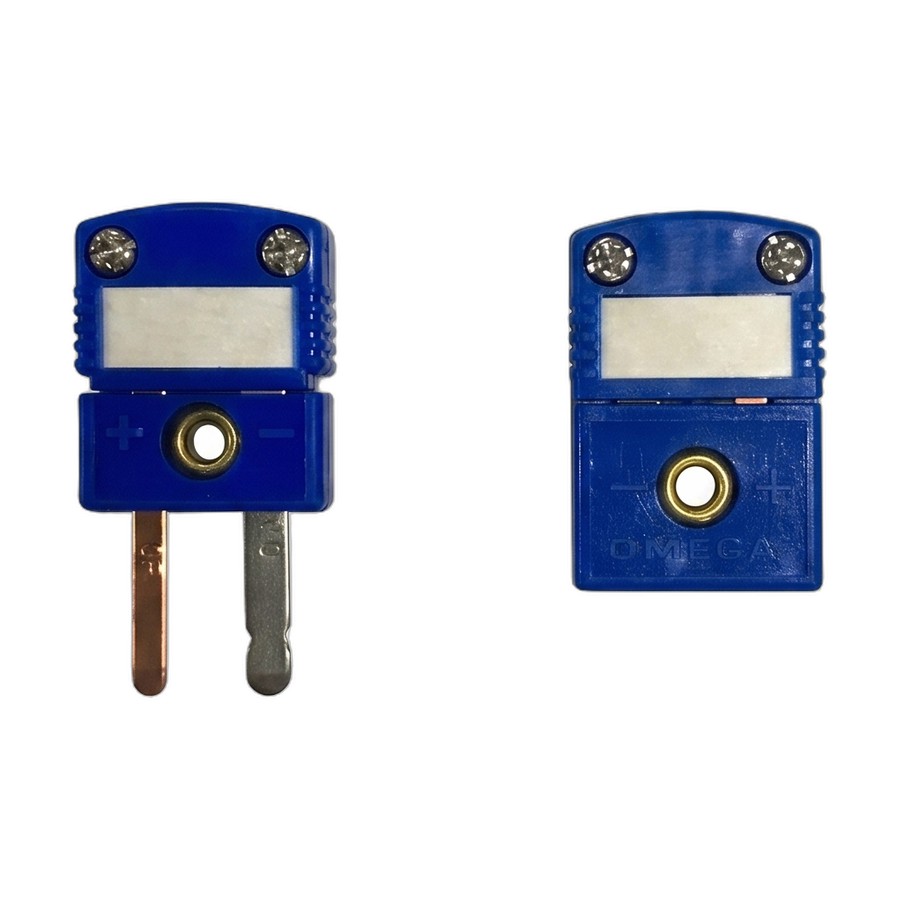

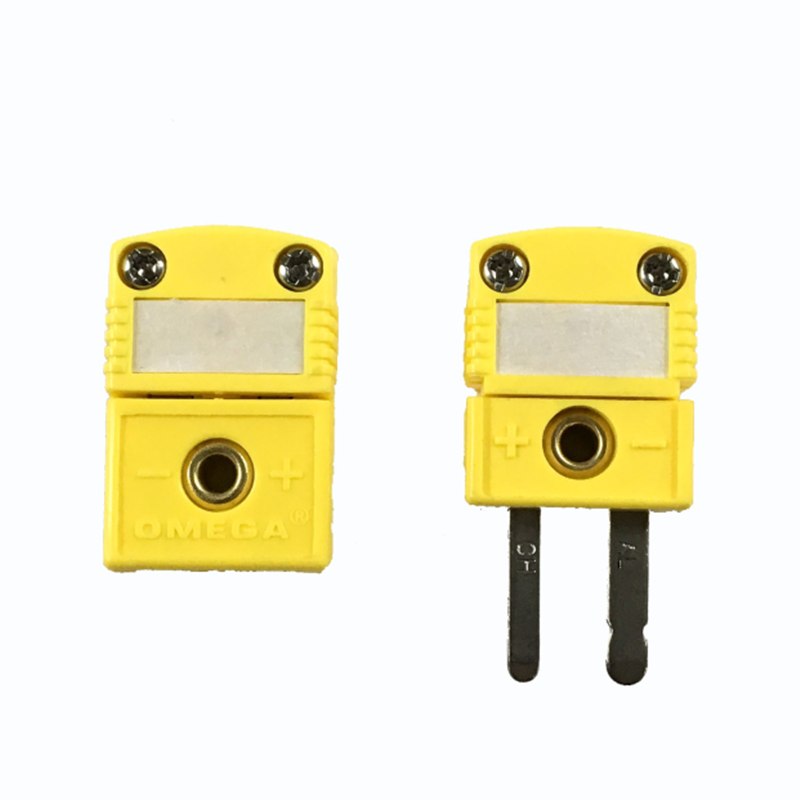

온도센서와 계측기·조절기, HMI 자동화 패널을 연결하는 써모커플 커넥터입니다. ANSI·IEC 색 코딩으로 타입을 구분하며, 소형(Miniature)·표준(Standard) 규격을 각각 수형(Male)·암형(Female)으로 공급합니다.

K T J E N R/S B C

K 황색 · T 청색 · J 흑색 · E 자색 · N 주황 · R/S 녹색 · B 백색 · C 적색 — 타입별 수형/암형으로 제공되며, SPJ-K Type Female와 Wire Clamp(악세사리)도 함께 공급합니다.

견고한 구조의 소형·표준 써모커플 커넥터
ANSI·IEC 색 코딩으로 타입 식별
커버 고정 다보 볼트 · 빠른 연결 접속 와셔
최대 20 AWG 연선·단선 허용, 내부 와이어 디바이더
십자·일자 혼용 나사
SMPW : 유리 충전 나일론(Glass-filled nylon), −29~180℃, ROHS 인증 재고
HMPW : 카드뮴 없는 친환경 소재·고분자액정, 260℃
제품 코드 : SMPW-[타입]-M(수)/F(암) · HMPW-[타입]-M/F (K·T·J·E·R/S·C·D·U·N)

온도 커넥터 (샘플)

기술정보

온도센서 기술자료

열전대(Thermocouple)·측온저항체(RTD)·써머웰(보호관)의 원리와 규격 자료를 카테고리별로 소개합니다.

정의

서로 다른 두 금속의 접합점에서
발생하는 열기전력을 이용합니다

열전대는 서로 다른 두 금속의 접합점에서 발생하는 열기전력(지벡 효과)을 이용한 온도센서입니다. 넓은 측정 범위와 경제성으로 산업 현장에서 가장 많이 쓰이는 접촉식 온도센서입니다.

작동원리 · 지벡 효과

2종의 금속선을 접합하고 한쪽(측정접점)을 가열하면 온도차에 비례하는 열기전력이 발생합니다. 1821년 토마스 지벡(Seebeck)이 발견한 현상입니다.

특성

응답이 빠르고 오차가 적음
범용 산업용으로 넓은 온도 범위 측정
좁은 공간의 온도 측정 가능
다른 온도계 대비 경제적

구조

측정접점(온접점) + 기준접점(냉접점)으로 구성
소선은 절연관으로 절연
보호관으로 피측정물과의 직접 접촉을 방지

선정 시 주의

사용 장소·용도에 맞는 소자를 선정
내열·내식·내진성을 고려해 보호관을 선택

열전대 종류

사용 온도와 환경에 따라 아래 소자 형식 중에서 선정합니다.

기본형 · 범용

J K T E N

고온 · 귀금속형

R S B C(W5) D(W3)

열전대 종류별 규격

타입별 재질·사용 온도와 제작 가능한 소선경(mm)을 정리했습니다.

타입	소선경 (mm)	재질	사용 온도	특징
K형	0.65 · 1.00 · 1.60 · 2.30 · 3.20	Chromel-Alumel	약 -200~1260℃	가장 많이 사용
J형	0.65 · 1.00 · 1.60 · 2.30 · 3.20	Iron-Constantan	약 -40~750℃	저렴, 저온용
T형	0.32 · 0.65 · 1.00 · 1.60	Copper-Constantan	약 -200~350℃	저온 측정 우수
E형	0.65 · 1.00 · 1.60 · 2.30 · 3.20	Chromel-Constantan	약 -200~900℃	높은 출력
N형	—	Nicrosil-Nisil	약 -200~1300℃	고온 안정성 우수
R형	0.50	Pt-Rh	약 1600℃	고온 산업용
S형	0.50	Pt-Rh	약 1600℃	정밀 측정
B형	0.50	Pt-Rh	약 1800℃	초고온용

비보상형 U·V는 온도센서로 사용하지 않습니다. RTD(측온저항체)는 열전대와 함께 대표적인 접촉식 온도센서입니다.

열전대의 구성요소

열전대는 아래 5가지 요소로 구성됩니다.

구성요소	설명
열전대 소선	소선 종류에는 B·R·S·N·K·E·J·T 타입이 있으며, 끝부분을 용접하여 측온접점을 만듭니다.
보호관	소선·절연애자 등을 측정 분위기로부터 보호하며, 단자 Box·취부금구 등을 부착합니다.
단자 Box · 단자판	보상도선과 열전대를 접속하는 단자함으로, 사용 목적에 따라 재질·형태를 선택합니다.
절연애자	열전대 선과 선 사이, 보호관과의 절연·단락을 방지합니다.
취부금구	열전대를 측온 개소에 취부하기 위한 부속으로 나사·플랜지 등을 사용합니다.

종류별 구성재료 · 사용한도

＋/－ 접합선 재질과 상용·과열 사용한도(최대 소선지름 기준)입니다.

기호	＋ 접합선	－ 접합선	상용한도	과열 사용한도	구분
B	백금 70% + 로듐 30%	백금 94% + 로듐 6%	1,500℃	1,700℃	귀금속
R	백금 87% + 로듐 13%	순백금	1,400℃	1,600℃	귀금속
S	백금 90% + 로듐 10%	순백금	1,400℃	1,600℃	귀금속
N	니켈 + 크롬 + 실리콘 합금	니켈 + 실리콘 합금	1,200℃	1,250℃	비금속
K	니켈 + 크롬 합금	니켈 + 알루미늄·안티몬·망간 합금	1,000℃	1,200℃	비금속
E	니켈 + 크롬 합금	구리 + 니켈 합금	700℃	800℃	비금속
J	순철	구리 + 니켈 합금	600℃	750℃	비금속
T	순동	구리 + 니켈 합금	300℃	350℃	비금속

센서의 종류 (Element Calibration)

타입별 구성·사용 온도와 특성입니다.

타입	구성 (＋/－)	사용 온도	특성
B	Pt·30%Rh / Pt·6%Rh	0~1700℃	로듐 함량이 높아 용융점·기계적 강도가 높음. 1600℃까지 산화·중성 분위기에서 지속 사용, 환원 분위기에서도 장시간 사용 가능
R	Pt·13%Rh / Pt	0~1600℃	1400℃ 간헐, 1600℃ 산화·비활성 분위기 지속 사용 추천. 진공·환원·금속 증기 분위기에서는 사용 불가
S	Pt·10%Rh / Pt	0~1600℃	1866년 Le Chatelier가 개발한 표준 열전대. 정밀 측정에 널리 사용
N	Nicrosil / Nisil	0~1300℃	600~1250℃에서 K보다 오랫동안 안정적이며 산화에 우수한 저항력
K	Chromel / Alumel	-200~1250℃	신뢰성이 높아 산업용으로 가장 널리 사용. 1260℃까지 산화·비활성. Green-rot 부식 주의
E	Chromel / Constantan	-200~900℃	기전력 특성이 가장 높고, 기본 금속 열전대 중 저항성이 가장 큼
J	Iron / Constantan	0~750℃	환원·비활성·산화·진공 분위기에 추천. 저렴하나 538℃ 이상 유황 분위기에서는 사용 불가
T	Copper / Constantan	-200~350℃	습한 분위기 부식에 강하고, 0℃ 부근 허용오차가 가장 작아 실험용으로 널리 사용

열전대 기준치의 적용 가능성 (허용차)

JIS C 1602 · IEC 60584-2 기준(동일). |t| 는 측정 온도(℃), 등급은 1<2<3 순으로 허용차가 커집니다.

타입	등급	온도 범위	허용차
R · S	Class 1	0~1100℃	±1℃
R · S	Class 2	600~1600℃	±0.0025\|t\|
B	Class 2	600~1700℃	±0.0025\|t\|
N · K	Class 1	-40~+1000℃	±1.5℃ 또는 ±0.004\|t\|
N · K	Class 2	-40~+1200℃	±2.5℃ 또는 ±0.0075\|t\|
E	Class 1	-40~+800℃	±1.5℃ 또는 ±0.004\|t\|
J	Class 1	-40~+750℃	±1.5℃ 또는 ±0.004\|t\|
T	Class 1	-40~+350℃	±0.5℃ 또는 ±0.004\|t\|

Sheath(시즈) 열전대

Sheath와 열전도선 사이에 무기 절연물(MgO 등)을 충진해 소선과 금속 Sheath를 절연하고, 고온·가스에 의한 부식을 방지합니다. 응답성이 양호하고 내열·내진·내식성이 우수하며, 가는 외경과 굽힘 가공이 용이합니다.

접지형

소선을 Sheath 선단부에 직접 용접해 열접점을 만든 상태
응답이 빠르고 고온·고압 온도측정에 적합
위험 장소·잡음전압이 있는 곳에서는 사용 불가

비접지형

소선을 Sheath와 완전히 절연시켜 열접점을 만든 상태
응답은 다소 느리나 열기전력 경시변화가 적어 장시간 사용에 견딤
잡음전압 영향이 없고 위험 장소에서도 안전

노출형

소선을 Sheath에서 노출시켜 열접점을 만든 상태
응답이 빠르고 작은 온도변화 측정 가능
기계적 강도가 낮아 내식·고온고압에서는 장시간 사용 불가

Sheath 종류 및 크기

Single Pair 기준이며, Dual·Triple Pair도 제공됩니다.

외경(mm)	와이어 직경	Wall 두께	적용 Type	표준 외장재	최장길이(m)
0.25	0.04	0.05	K	Inconel 600	5
0.5	0.10	0.08	K·E·J	316LSS, Inconel 600	300
1.0	0.18	0.13	K·E·J·T	316LSS, Inconel 600, 310SS	480
1.6	0.25	0.18	N·K·E·J·T·R	316LSS, Inconel 600, 310SS	300
2.2	0.36	0.25	N·K·E·J·T	316LSS, Inconel 600, 310SS	300
3.2	0.53	0.36	N·K·E·J·T·R	316LSS, Inconel 600, 310SS	500
4.8	0.79	0.53	N·K·E·J·T·R	316LSS, Inconel 600, 310SS	200
6.4	1.04	0.74	N·K·E·J·T·N	316LSS, Inconel 600, 310SS, Hastelloy X	100
8.0	1.30	0.91	N·K·E·J·T·N	316LSS, Inconel 600, 310SS, Hastelloy X	80

Sheath 재질별 상용온도 (℃)

재질·타입·외경(mm)별 상용온도. 표를 좌우로 스크롤하여 확인하세요.

재질	Type	0.25	0.5	1	1.6	3.2	4.8	6.4	8	12.7
SUS304	K	500	–	500	500	500	500	600	600	–
	T	–	–	200	200	250	250	300	300	–
	E	–	–	400	450	450	500	500	500	–
	J	–	–	400	400	450	500	500	500	–
SUS316	K	–	–	500	600	800	800	900	900	–
	T	–	–	200	200	250	250	300	300	–
	E	–	–	400	450	500	500	600	600	–
	J	–	–	400	400	450	500	600	600	–
INCONEL	K	–	500	500	800	900	1000	1100	1150	1150
INCONEL	R	–	–	–	800	900	1000	–	–	–

Sheath 절연물의 순도 (%)

Grade	MgO	SiO₂	CaO	Fe₂O₃	Al₂O₃	B	Cd	S	C
Standard	96.3~97.3	1.45~2.06	0.73~1.25	0.16~0.30	0.06~0.30	85~1,000ppm	<10ppm	<50ppm	<200ppm
High Purity	99.47~99.72	0.042~0.14	0.14~0.21	0.034~0.104	0.08~0.30	10~20ppm	<10ppm	<50ppm	<200ppm

Sheath 절연물의 물리적 특성 (MgO)

보온소재	녹는점(℃)	비저항(Ω·cm)	열전도성	모스 경도	밀도(g/cm³)
MgO	2,800	3×10⁷ (980℃)	1200℃ / 22	6	3.58

정의

전기 저항의 온도 변화를
이용하는 정밀 온도센서

금속 도체의 전기 저항은 온도에 따라 변합니다. 이 현상을 이용해 온도를 측정하는 센서를 저항 온도계(Resistance Thermometer) 또는 RTD라 하며, 열전대보다 정밀하게 온도를 측정할 수 있습니다. 백금·니켈의 우수한 특성과 합리적 가격으로 많은 산업계·연구 분야에서 사용됩니다.

저항선 · 백금(Pt)

저항값에 따라 온도를 측정하는 온도센서로, 주로 백금선을 사용하여 제작한 것을 측온 저항체라 부릅니다.

특징

반응 속도가 빠릅니다
크기가 작고, 진동과 온도 충격에 강합니다
장시간 안정적입니다
자체 발열이 낮고, 정보 처리가 쉽습니다

결선 방식

저항체 소자의 결선 방식에 따라 정밀도와 가격이 달라집니다.

2선식 (A, B)

소자를 두 선으로 연결
다른 방식보다 저렴
선간 저항 영향으로 고정밀 측정에는 부적합

3선식 (A, B, b)

소자를 세 선으로 연결
산업용으로 실용적
가장 널리 사용

4선식 (A, a, B, b)

선간 저항을 효과적으로 제거
고정밀도 측정에 유리
다른 방식 대비 가격이 높음

규격 · 특성 표

공칭 저항과 등급별 허용차입니다.

공칭 저항

Code	저항 값 (Ω at 0℃)	저항 비율 R100/R0
Pt 100	100	1.3851
JPt 100	100	1.3916

온도 허용차

측정 온도별 Class A·B 허용 오차(℃)

측정 온도(℃)	-200	-100	0	100	200	300	400	500	600	650
Class A	±0.55	±0.35	±0.15	±0.35	±0.55	±0.75	±0.95	±1.15	±1.35	±1.45
Class B	±1.30	±0.80	±0.30	±0.80	±1.30	±1.80	±2.30	±2.80	±3.30	±3.60

등급 및 정격 전류

Code	Class	허용 오차(℃)	정격 전류(mA)
Pt 100	A	±(0.15 + 0.002\|t\|)	0.5, 1, 2
JPt 100	B	±(0.30 + 0.005\|t\|)	0.5, 1, 2, (5)

온도 · 저항 표 (Pt100 · JPt100)

대표 온도별 저항값(Ω). 표를 좌우로 스크롤하여 확인하세요.

온도(℃)	Pt100 (Ω)	JPt100 (Ω)
-200	18.52	17.14
-150	39.72	38.68
-100	60.26	59.57
-50	80.31	79.96
0	100.00	100.00
50	119.40	119.73
100	138.51	139.16
150	157.33	158.29
200	175.86	177.13
250	194.10	195.67
300	212.05	213.93
350	229.72	231.89
400	247.09	249.56
450	264.18	266.94
500	280.98	284.02
550	297.49	—
600	313.71	—
650	329.64	—

일반 저항체 RTD

고순도 백금 저항 와이어로 정밀 측정을 보장하며, 재현성·안정성이 뛰어나 시험기관 등 정밀성을 요하는 산업 현장에서 사용됩니다.

표준 사양

Code	공칭 저항 (at 0℃)	Code	요소 수
100	Pt 100Ω	S (Single)	S
1100	JPT 100Ω	D (Double)	D

금속 보호 튜브의 특성

다른 특수 튜브도 사용 가능하며, 작동·최대 온도는 대기 조건에 따라 다릅니다.

원료	Code	작동 온도	속성
Copper	CU	250℃	열전도율이 우수하고 내부식성이 우수
Brass	BS	Oxidizing 400℃ / Reducing 150℃	구리와 유사하며 작업성이 우수
304 S.S.	304	980℃	열 및 부식에 대한 높은 내성
316 S.S.	316	980℃	열·산·알칼리에 우수한 저항
316L S.S.	316L	980℃	결정립계 부식에 탁월한 저항성
Titanium	TI	Oxidizing 250℃ / Reducing 1000℃	저온 내식성 우수, 고온에서 산화·취화
Monel	MN	Oxidizing 500℃ / Reducing 600℃	고온·고압·부식에 탁월한 내열성

표면 코팅

부식 방지용 라이닝 및 코팅

코팅 재료	두께(mm)	구조	최대 작동 온도	형질
Ceramic 1	1~1.2	Steel + GLASS	450℃	단열재 중 가장 높은 단열재. 고체
Teflon(FEP) coating	0.3	Metal + FEP	120℃	온도에 의한 농축 염화수소·황·질산에 사용 가능

개요

온도센서를 가혹한 환경으로부터
보호하는 관, 써머웰

열전대·측온저항체 등의 온도센서는 소자 자체로는 기계적·화학적으로 약하기 때문에 금속·세라믹·플라스틱 소재의 관에 넣어 직접 접촉을 피해 보호합니다. 측정 조건, 온도·압력 사용한도, 부식성·진동·충격 여부 등을 고려하여 선택합니다.

웰(Well) 보호관

봉재의 중심부를 도려내 두껍게 가공한 보호관을 웰 보호관이라 하며, 충격이나 진동이 큰 경우 Sheath 열전대를 웰 보호관에 넣어 사용합니다.

보호관에 요구되는 성질

급열·급냉 열충격에 강할 것
고온에서 내진성·내충격성 등 기계적 강도가 있을 것
고온에서 내식성(화학적 안정성)이 양호할 것
가스에 대한 기밀성·내압성이 양호할 것
측온 소자에 유해한 증기·가스 방출이 없을 것
열전달의 시간 지연이 작을 것

보호관의 종류

사용 온도·환경·기계적 조건에 따라 금속/비금속 보호관을 선택합니다.

금속 보호관

제조·가공이 용이하고 기계적 강도가 커 널리 사용됩니다.

재료	기호	최대 온도	특징
304SS (SUS304)	A	900℃	고열·산·알칼리 저항이 있으나 유황·환원 가스에 취약
316SS (SUS316)	C	950℃	304SS와 유사하며 고온 내부식성이 우수
316LSS (SUS316L)	CL	1,000℃	결정립계 부식 내성(크롬 값 316SS 대비 감소)
310S SS (SUS310S)	D	1,150℃	높은 니켈-크롬 함량. 고온 산화 저항이 높은 고열 강철
SANDVK P4 (SUH446)	P	1,200℃	화염 재처리에 견디고 황산 가스 저항성
UMCo50	U	1,150℃	내열 고합금으로 마모 저항성·황산에 강함
INCONEL600 (NCF600eq)	B	1,150℃	산화·환원 대기 고온에서 가장 높은 저항성
TITANIUM	T	500℃	저온 내식성 우수, 고온에서는 산화·취화되기 쉬움

비금속 보호관

기계적 강도는 낮지만 내식성이 우수하고 사용 온도가 높습니다.

재료	기호	최대 온도	특징
Alumina	P1	1,500℃	JISR1401 PT1. 고온 안정성·내식성, 1,600℃ 용해로 온도 측정에 적합
High Alumina	P0	1,800℃	내열·내부식·전기 절연·기계적 강도를 갖춘 단단한 재료
Silicon Carbide	GK	1,650℃	내화성·열전도율 우수, 급가열·냉각에 강함. 이중 보호튜브 외측용
Mulite (JIS 1종)	PT1	1,600℃	알루미나 소결. 응용 금속·연소 가스에 강함
Mulite (JIS 2종)	PT2	1,500℃	급냉·급열에 다소 약하나 응용 금속·연소 가스에 강함
석영 (투명/불투명)	QT	1,000℃	내열성 좋고 급냉·급열에 견디나 강도 약, 산성 강·알칼리 약
Cermet (세라믹 메탈)	LT-1	1,400℃	내열·내마모성 우수, 열 쇼크에 강하고 용융 금속 내식성
Zirconia	ZR1076	2,400℃	재결정 알루미나 수준의 내열 충격성, 용융 금속에 화학적으로 안정

세라믹 보호관 · 절연관

AL₂O₃ CERAMIC TUBE / HIGH TEMPERATURE CERAMIC TUBE. MAKER : 대만·중국·독일·일본

세라믹 보호관 (규격 예)

Ø3~17 × 내경 Ø2~12 × 길이 180~1,800 L (AS)

3Φ×2Φ×1000L · 6Φ×4Φ×800L · 10Φ×6Φ×1000L · 15Φ×10Φ×1000L · 17Φ×12Φ×1000L 등

세라믹 절연관 (규격 예)

Ø1.7~5.5 · 1~4공(Hole) × 길이 20~2,000 L (AS)

2공·3공·4공 등 다공 절연관, 소선 굵기·타입에 맞춰 제작

THERMOWELL (MODEL : WL)

Drilled Bar Stock Type 보호관으로, 부식성 가스·용액·고온·고압·진동·충격·빠른 유속 등 악조건에서 수명을 연장하기 위해 가장 많이 사용됩니다.

구멍 & 깊이 (Bores & Depths)

구멍 (mm)	최대 깊이 (mm)
4.0	500
5.5	700
7.0	800
8.5	1,000
10.0	1,200
12.0	1,200
16.0	1,200

자재 사이즈 (O.D.)

원형바 : Ø25·26·28·30·32·34·36·38·40·42·44·46·48·50·55 mm

육각바 : Ø26·29·32·35·38·41 mm

표준 자재

304SS · 316SS · 316L SS · 310S SS · 321 SS · Inconel · Hastelloy B·C·X · Monel · Nickel 및 그 합금 · 50Co-30Cr · 티타늄 및 그 합금 (기타 특수 자재는 요청 시 제공)

적용분야

다양한 산업 현장에서

정밀한 온도 관리가 필요한 폭넓은 분야에서 써머커플센타의 센서가 사용됩니다.

사출사출 성형 공정

히터발열·가열 설비

배관유체 배관 라인

제조계측생산 공정 계측

화학화학 플랜트
